“A” Serie základní provedení vstupního
hrdla 7" (17,5cm) (zobrazeno)
K dispozici také 4.5" (11,2cm)vstupní hrdlo
PRO NOVOU INSTALACI:
Pro kompletní montáž v nové instalaci musí být k základnímu tělu drtiče přidána přípojná sestava, elektrický spínač, automatický spouštěč vody /solenoid/ nebo řídicí centrum.
Volby sestavy dřezu nebo misky jsou uvedeny níže.
Volby spínače nebo ovládacího centra jsou uvedeny v nabídce. |
MODEL "A" COMMERCIAL drtič odpadu
RED GOAT průmyslový
Řada A Red Goat je ideální pro kuchyně střední velikosti.
POUŽITÍ:
Střední kuchyně. Ideální pro přípravu
zeleniny, salátů a dřezů u velkých kuchyní. Splňuje vojenské specifikace,
včetně použití na lodi.
NÁVRH A
KONSTRUKCE:
•
Konstrukce drtící komory umožňuje obousměrný
provoz při použití s reverzním ovládáním nebo přepínačem, což zdvojnásobuje životnost
mechanismu. Vstupní odpadní komora je k dispozici s hrdlem o velikosti 4
1⁄2 " (11,2cm) nebo 7" (17,5cm).
•
Pevná tolerance drtícího mechanismu umožňuje
vytvářet stejnoměrné malé částečky z drcených zbytků jídel do odpadního
potrubí.
•
Základní součásti těla drtiče jsou z šedé litiny, obrobené, základní
nátěr a práškově lakované.
Rotor o průměru 8” (20 cm) s reverzním drtícím talířem a drtící prstenec z opracované,
vyvážené a kalené litiny.
•
Připojení vypouštěcí příruba je závitové a připevňuje se ke kovovému nebo
PVC odtokovému potrubí (velikost potrubí 5 cm).
•
Nerezové nohy,
nastavitelné od 0 do 5 cm.
•
Drtič odpadu se připojuje k sestavě misky nebo dřezu pomocí gumové
příruby a (2) svorek z nerezové oceli.
MOTOR:
•
Reverzní, výkonu dle tabulky, 1425 ot. / min, 50 Hz, plný trvalý výkon, dvojitá těsnění,
trvale mazná kuličková ložiska.
•
Ochrana proti tepelnému
přetížení s resetovacím tlačítkem.
•
K dispozici jednofázové
nebo třífázové provedení motoru.
•

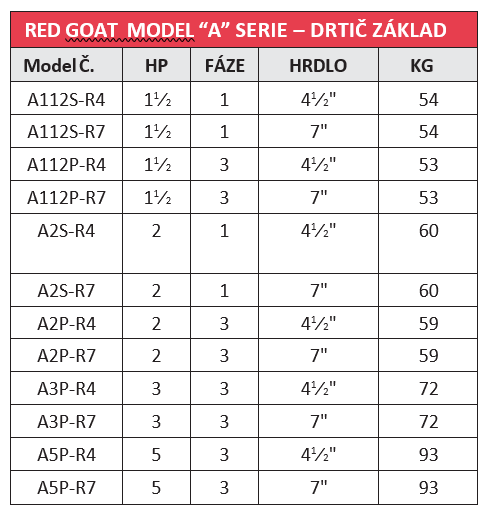

K dispozici v 1 1⁄2 HP pro lehký odpad, 2 HP pro standardní
použití, 3 a 5 HP pro náročné použití.
•

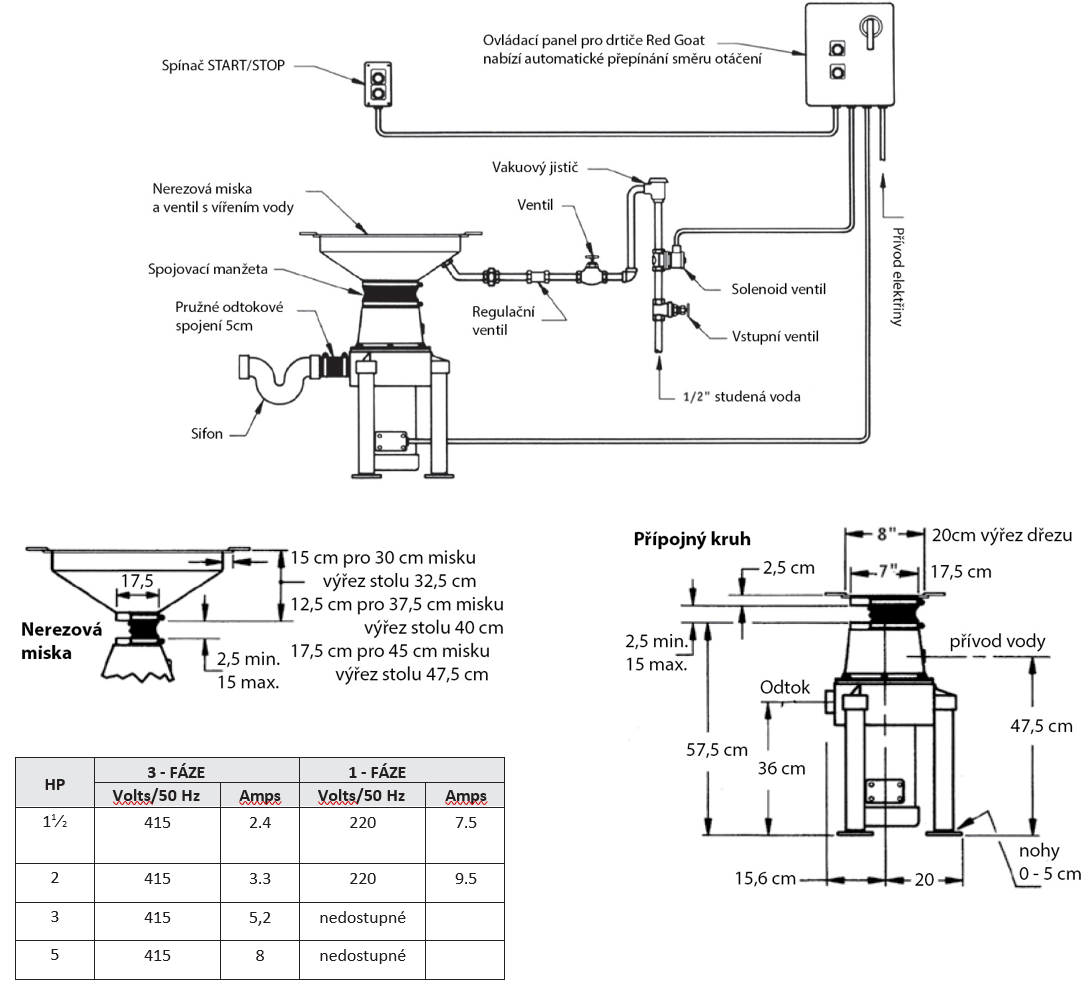

Vinutí motoru s připojením přívodu (viz schéma zapojení motoru). 220V, 50
Hz, 1 Fáz.; 415V, 50 Hz, 3 Fáz.
SPÍNÁNÍ:
POZNÁMKA: Elektrické
spínače nebo řídicí centra nejsou součástí dodávky, musí být vybrány podle
potřeby.
PŘIPOJENÍ:
•
1⁄2" přípojka studené vody
•
5cm odpadní potrubí
ELEKTRICKÝ:
•
elektrické požadavky dle
provedení motoru

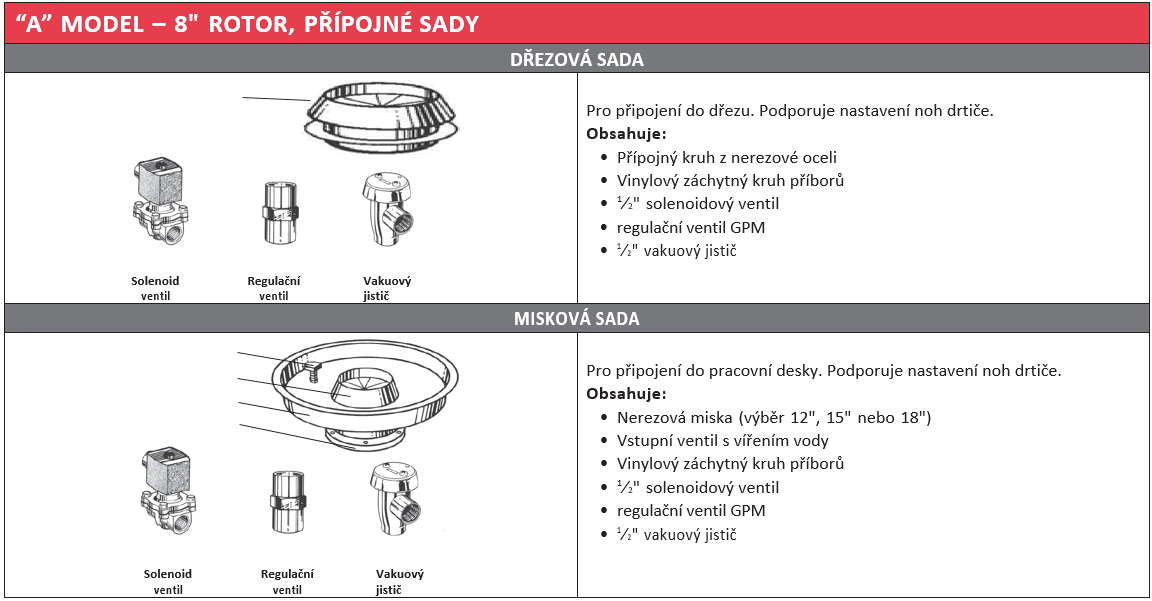

PŘÍPOJNÉ SADY:
•
Adaptérové sady: Adaptérové sady jsou k dispozici, aby umožnily instalaci
zařízení Red Goat drtiče
prakticky na jakoukoli velikost nebo konfiguraci dřezu nebo misky. Konkrétní
čísla modelu adaptéru najdete v příručce „Výběr sady adaptérů“.
|
